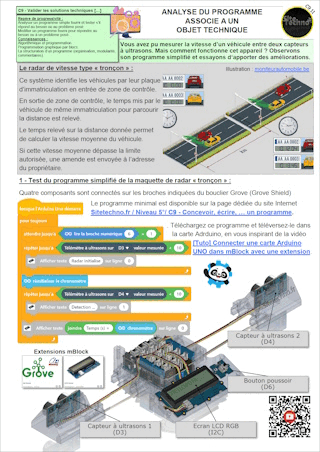

C9.11 - Analyse du programme associé à un objet technique

🔐 Photocopie élève

Programme minimal de la maquette de radar (mBlock 5)

. Découverte du principe d'un (véritable) radar "tronçon".

. Connexion de la maquette de radar au logiciel mBlock.

. Téléchargement du programme "minimal" dans la carte Arduino.

. Observation de la mquette et analyse du fonctionnement.

. Analyse du programme et complément de l'algorigramme associé.

. Lecture des affichages successifs de l'écran LCD RGB.

. Recherche de correction du programme et tests.

. Recherche d'amélioration du programme avec les blocs dédiés à l'écran LCD RGB.

Documents Professeur

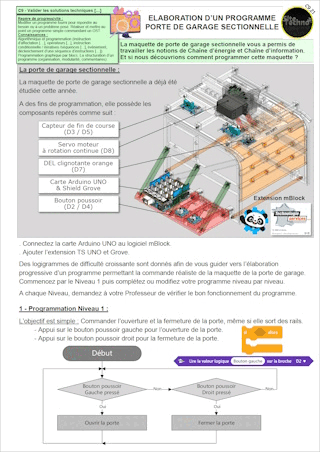

C9.21 - Elaboration d'un programme - Porte de garage sectionnelle

Photocopie élève

. Désignation des composants "programmables" de la maquette.

. Connexion de la maquette de porte de garage sectionnelle au logiciel mBlock.

. Elaboration de programmes successifs :

  Niveau 1 - Commande du servomoteur à rotation continue via deux boutons poussoirs.

  Niveau 2 - Niveau 1 + arrêt du servomoteur à l’aide de capteurs (interrupteurs) de fin de course.

  Niveau 3 - Niveau 2 mais avec un seul bouton poussoir.

  Niveau 4 - Niveau 3 + l’arrêt du moteur si le bouton poussoir est pressé et inversion du sens à la pression suivante.

  Niveau 5 - Niveau 4 plus allumage de la LED clignotante lors de la rotation du servomoteur.

Documents Professeur
